Monitoreo geoespacial de infraestructura crítica
El monitoreo geoespacial de infraestructura crítica permite supervisar activos distribuidos en territorio mediante mapas, drones, sensores, LiDAR, video, rutas, modelos 3D, reportes y datos georreferenciados. Su objetivo es conocer dónde se encuentra la infraestructura, en qué condiciones opera, qué riesgos existen alrededor y qué acciones deben priorizarse.
Este enfoque es especialmente útil para ductos, gasoductos, líneas eléctricas, carreteras, puentes, instalaciones industriales, derechos de vía, telecomunicaciones, redes de agua, obras estratégicas y activos que requieren inspección periódica.
A diferencia de una inspección aislada, el monitoreo geoespacial busca integrar la información en una plataforma geoespacial para consultar evidencia, comparar periodos, visualizar rutas, identificar zonas críticas y apoyar decisiones operativas.
Qué es el monitoreo geoespacial de infraestructura crítica
El monitoreo geoespacial de infraestructura crítica es el proceso de observar, registrar, analizar y dar seguimiento a activos estratégicos utilizando información vinculada a ubicación.
Una organización puede utilizar mapas, imágenes aéreas, rutas GPS, sensores, video, LiDAR, reportes de campo y modelos 3D para mantener una visión territorial de sus activos. Esto permite saber no solo qué infraestructura existe, sino dónde está, qué la rodea, cómo cambia el entorno y qué evidencia se ha capturado.
El monitoreo puede ser periódico, bajo demanda o continuo, dependiendo del tipo de activo, nivel de riesgo, regulación, operación y capacidad tecnológica.
Qué se considera infraestructura crítica
La infraestructura crítica incluye activos, sistemas, instalaciones y redes cuya operación es importante para la seguridad, economía, salud pública, continuidad operativa o prestación de servicios esenciales.
En proyectos geoespaciales, este concepto puede aplicarse a infraestructura física distribuida en territorio, como ductos, líneas eléctricas, carreteras, plantas, estaciones, puentes, presas, redes de telecomunicaciones, instalaciones industriales, infraestructura urbana o sistemas de transporte.
El nivel de criticidad depende del sector, impacto operativo, ubicación, dependencia de otros sistemas y consecuencias de una falla o interrupción.
Por qué la ubicación es importante en infraestructura crítica
La infraestructura crítica casi siempre depende del territorio. Un ducto cruza predios, comunidades, caminos y zonas ambientales. Una línea eléctrica atraviesa corredores, vegetación, accesos y terrenos variables. Una carretera conecta regiones y puede verse afectada por clima, accidentes, erosión, obras o bloqueos.
Por eso, la ubicación no es solo una referencia en un mapa. Es una variable operativa. Permite entender accesos, riesgos cercanos, condiciones del entorno, relación con comunidades, zonas de mantenimiento, obstáculos, pendientes, cobertura y evidencia capturada en campo.
El monitoreo geoespacial permite relacionar cada activo con su contexto territorial.
Qué información puede integrarse
Un sistema de monitoreo geoespacial puede integrar diferentes fuentes de información:
- Capas de infraestructura: ductos, líneas eléctricas, carreteras, torres, estaciones, plantas, puentes o instalaciones.
- Rutas GPS: recorridos de inspección, patrullaje, mantenimiento, drones, vehículos o brigadas.
- Imágenes aéreas: fotografías capturadas por drones, helicópteros, aviones o satélites.
- Ortomosaicos: imágenes georreferenciadas para revisar condiciones del terreno o infraestructura.
- LiDAR: nubes de puntos y modelos digitales de terreno para análisis 3D.
- Video georreferenciado: grabación o transmisión asociada a coordenadas, rutas o eventos.
- Sensores: datos ambientales, telemetría, vibración, temperatura, presión, flujo, movimiento o estado operativo.
- Reportes de campo: hallazgos, fotografías, notas, evidencias y registros de inspección.
- Zonas de riesgo: inundación, incendio, deslave, invasión, vegetación, erosión o interferencias.
El valor principal está en integrar estas fuentes para que puedan analizarse juntas y no como archivos separados.
Monitoreo de ductos y gasoductos
El monitoreo geoespacial de ductos y gasoductos permite visualizar trazos, derechos de vía, válvulas, estaciones, cruces, accesos, zonas urbanas, caminos, cuerpos de agua y áreas de posible interferencia.
También puede ayudar a documentar invasiones, cambios en uso de suelo, vegetación, obras cercanas, actividad no autorizada, erosión, deslaves o condiciones que dificulten inspección y mantenimiento.
Cuando se integran vuelos con drones, video, fotografías, rutas GPS y reportes, la organización puede mantener evidencia georreferenciada sobre el estado del derecho de vía y sus zonas cercanas.
Monitoreo de líneas eléctricas
En líneas eléctricas, el monitoreo geoespacial permite analizar torres, postes, cables, subestaciones, corredores, vegetación, accesos, caminos, cruces, pendientes y zonas de riesgo.
La inspección con drones, sensores y LiDAR puede apoyar la identificación de vegetación cercana, obstáculos, daños visibles, elementos críticos, cambios de terreno y condiciones que puedan afectar operación o mantenimiento.
La visualización 2D y 3D ayuda a entender la relación entre la línea, el relieve, la vegetación y los accesos disponibles.
Monitoreo de carreteras y corredores lineales
Las carreteras, caminos, vías férreas, ductos y líneas eléctricas son corredores lineales. Esto significa que se extienden a lo largo del territorio y requieren seguimiento por tramos.
El monitoreo geoespacial permite dividir estos corredores por secciones, registrar eventos, asociar evidencia, revisar cambios y priorizar mantenimiento.
En carreteras, puede utilizarse para documentar daños, deslaves, zonas de riesgo, obras, drenajes, taludes, puentes, accesos, señalización y afectaciones por clima o tráfico.
Monitoreo de derechos de vía
El derecho de vía es una zona asociada a infraestructura lineal que debe mantenerse bajo condiciones adecuadas para operación, acceso, inspección y mantenimiento.
En ductos, líneas eléctricas y carreteras, el monitoreo del derecho de vía ayuda a detectar ocupaciones, construcciones cercanas, vegetación, obstrucciones, cambios de terreno, erosión, accesos bloqueados o actividades que puedan afectar la infraestructura.
El uso de mapas, drones, rutas GPS, imágenes y reportes permite mantener evidencia territorial actualizada sobre el estado de cada tramo.
Monitoreo de instalaciones estratégicas
Las instalaciones estratégicas pueden incluir plantas industriales, subestaciones, estaciones de bombeo, centrales, almacenes, centros logísticos, instalaciones de telecomunicaciones, plantas de tratamiento, bases operativas o complejos gubernamentales.
Una plataforma geoespacial permite visualizar estas instalaciones junto con perímetros, accesos, cámaras, sensores, zonas de seguridad, rutas de respuesta, infraestructura cercana y evidencia de inspección.
Esto puede apoyar mantenimiento, seguridad patrimonial, protección civil, gestión de riesgos y continuidad operativa.
Uso de drones en monitoreo de infraestructura
Los drones permiten capturar imágenes, video, rutas de vuelo, ortomosaicos y modelos 3D de infraestructura y zonas de difícil acceso.
En monitoreo geoespacial, los drones pueden utilizarse para inspección visual, documentación de evidencia, seguimiento de avances, revisión de zonas de riesgo, vuelos sobre corredores lineales y captura de información en áreas extensas o peligrosas.
Su valor aumenta cuando los datos capturados se integran en una plataforma, donde pueden relacionarse con activos, rutas, reportes, coordenadas y fechas.
Uso de LiDAR en infraestructura crítica
El LiDAR geoespacial permite generar nubes de puntos, modelos digitales de terreno y modelos de superficie. En infraestructura crítica, puede utilizarse para analizar relieve, vegetación, alturas, pendientes, interferencias, accesos, taludes y geometría de activos.
En líneas eléctricas, LiDAR puede apoyar análisis de vegetación y distancias. En carreteras, puede ayudar a revisar taludes, cortes, rellenos y condiciones de terreno. En ductos, puede aportar contexto del relieve, escurrimientos, accesos y cambios superficiales.
Los datos LiDAR son especialmente útiles cuando se requiere análisis 3D más detallado que una imagen visual tradicional.
Video georreferenciado para inspección
El video georreferenciado permite relacionar una grabación con una ubicación, ruta o evento. Esto es útil cuando se necesita revisar visualmente un tramo de infraestructura y saber exactamente dónde fue capturada la evidencia.
Puede aplicarse en inspección con drones, patrullajes terrestres, recorridos de carreteras, vuelos sobre ductos, monitoreo de líneas eléctricas o seguimiento de eventos en campo.
El video por sí solo muestra una escena. Al integrarse con coordenadas, ruta y mapa, se convierte en evidencia territorial consultable.
Sensores y telemetría
Los sensores pueden registrar variables operativas o ambientales asociadas a una ubicación. Dependiendo del sector, pueden medir presión, temperatura, humedad, nivel, flujo, vibración, movimiento, calidad del aire, posición, energía, estado de equipos o eventos.
La telemetría permite transmitir datos desde activos, vehículos, drones, estaciones o dispositivos de campo hacia un sistema central.
Al integrar estos datos en mapas, la organización puede visualizar condiciones distribuidas en territorio y relacionarlas con infraestructura, rutas, zonas de riesgo o eventos.

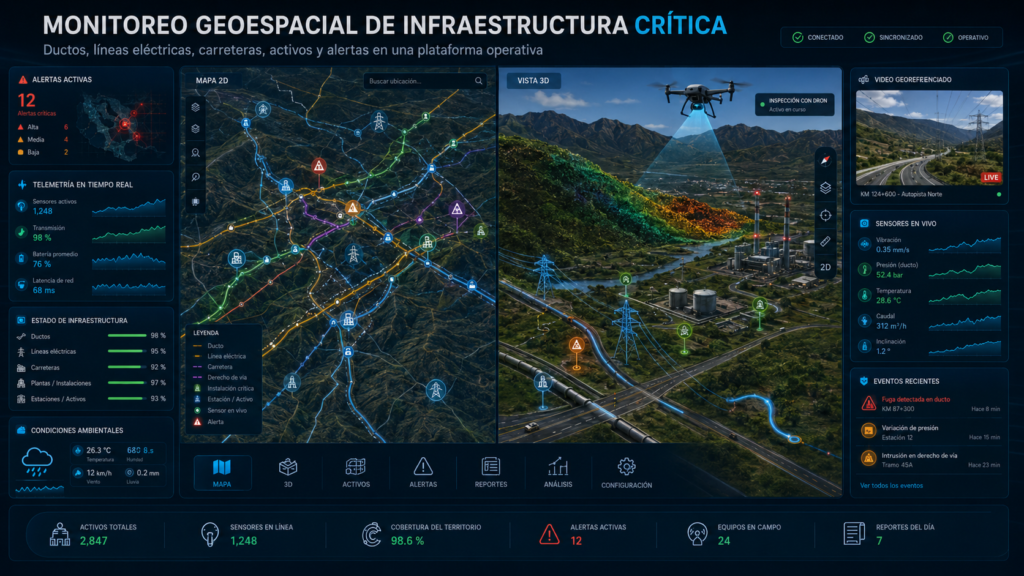

Mapas 2D y 3D para infraestructura crítica
Los mapas 2D y 3D permiten visualizar infraestructura crítica desde diferentes niveles de análisis.
El mapa 2D ayuda a revisar trazos, rutas, límites, zonas, activos y ubicación general. El mapa 3D permite comprender relieve, pendientes, alturas, obstáculos, vegetación, construcciones y relación física entre infraestructura y entorno.
Ambas vistas son complementarias. En operación, el 2D facilita lectura rápida; el 3D aporta contexto espacial para análisis técnico.
Indicadores útiles para monitoreo geoespacial
Un sistema de monitoreo geoespacial puede generar indicadores útiles para operación, mantenimiento y toma de decisiones:
- Número de activos inspeccionados por periodo.
- Tramos con hallazgos o anomalías.
- Zonas con mayor concentración de eventos.
- Distancia entre hallazgos e infraestructura crítica.
- Áreas con vegetación cercana a líneas eléctricas.
- Tramos con obstrucciones en derechos de vía.
- Cambios detectados entre vuelos o levantamientos.
- Rutas pendientes de inspección.
- Tiempo desde la última revisión de un activo.
- Prioridad de atención por riesgo, ubicación o criticidad.
Estos indicadores permiten pasar de una revisión visual a una gestión más ordenada de la infraestructura.
Monitoreo preventivo y correctivo
El monitoreo geoespacial puede utilizarse con enfoque preventivo o correctivo.
El enfoque preventivo busca identificar condiciones antes de que se conviertan en fallas, incidentes o afectaciones. Puede incluir revisión de vegetación, cambios en terreno, accesos, invasiones, desgaste visible, zonas de riesgo o tendencias históricas.
El enfoque correctivo se activa cuando ya existe un evento, anomalía o afectación. En ese caso, la plataforma ayuda a ubicar el problema, documentar evidencia, revisar accesos y coordinar respuesta.
Ambos enfoques son necesarios, pero el mayor valor operativo suele estar en anticipar condiciones críticas.
Gestión de riesgos territoriales
La infraestructura crítica puede estar expuesta a riesgos naturales, operativos, sociales, ambientales o de seguridad. Algunos ejemplos son inundaciones, incendios, deslaves, erosión, crecimiento urbano, invasiones, vandalismo, accidentes, obras cercanas o vegetación no controlada.
El análisis geoespacial permite relacionar esos riesgos con activos específicos y priorizar zonas de atención.
Una plataforma puede integrar mapas de riesgo, evidencia de campo, sensores, modelos de terreno, rutas y reportes para facilitar la toma de decisiones.
Aplicaciones en energía
En el sector energético, el monitoreo geoespacial tiene aplicaciones en ductos, gasoductos, líneas eléctricas, subestaciones, plantas, derechos de vía, caminos de acceso, instalaciones estratégicas y zonas de protección.
La integración de drones, LiDAR, video, sensores y mapas permite revisar condiciones del entorno, documentar hallazgos y planear acciones de mantenimiento o inspección.
Este sector tiene alto encaje porque muchos activos son extensos, lineales, críticos y difíciles de supervisar únicamente con recorridos terrestres.
Aplicaciones en transporte y carreteras
En transporte y carreteras, el monitoreo geoespacial puede apoyar la supervisión de tramos, puentes, taludes, drenajes, zonas de obra, accesos, señalización, incidentes, afectaciones climáticas y puntos críticos.
La información puede integrarse por tramos para priorizar mantenimiento, documentar daños, revisar cambios y coordinar atención.
El uso de mapas, modelos de terreno y evidencia aérea facilita la comprensión de condiciones físicas a lo largo de corredores extensos.
Aplicaciones en telecomunicaciones
En telecomunicaciones, una plataforma geoespacial puede ayudar a visualizar torres, enlaces, sitios, rutas de fibra, zonas de cobertura, accesos, infraestructura eléctrica cercana y riesgos territoriales.
También puede apoyar inspecciones, planeación de expansión, mantenimiento, revisión de sitios y documentación de evidencia en campo.
La integración geoespacial permite relacionar infraestructura de telecomunicaciones con terreno, población, accesos, permisos y operación.
Aplicaciones en agua, presas y servicios públicos
En infraestructura hidráulica y servicios públicos, el monitoreo geoespacial puede apoyar redes de distribución, plantas de tratamiento, presas, canales, colectores, estaciones de bombeo, pozos, zonas inundables y rutas de mantenimiento.
Los mapas, sensores y modelos de terreno pueden ayudar a entender escurrimientos, zonas vulnerables, cobertura de servicios y condiciones de infraestructura.
En gobierno y organismos operadores, esta información puede mejorar planeación, respuesta y mantenimiento.
Aplicaciones en seguridad y protección civil
En seguridad y protección civil, el monitoreo geoespacial permite visualizar instalaciones críticas, rutas de evacuación, zonas de riesgo, puntos estratégicos, cámaras, drones, sensores, eventos y recursos disponibles.
Puede utilizarse para coordinar respuesta ante emergencias, documentar afectaciones, revisar accesos y analizar zonas vulnerables.
Este enfoque se relaciona con geointeligencia para seguridad pública, donde la ubicación y el contexto territorial son elementos esenciales para la operación.
Importancia de la actualización de datos
El monitoreo geoespacial requiere datos actualizados. Una capa de infraestructura puede ser correcta en su origen, pero perder valor si no se actualiza con cambios de campo, nuevas inspecciones, obras, eventos o modificaciones en el entorno.
La actualización puede realizarse mediante vuelos periódicos, recorridos terrestres, sensores, reportes de campo, integración con sistemas internos o captura manual validada.
La frecuencia debe definirse según criticidad, riesgo, regulación, operación y costo.
Interoperabilidad para infraestructura crítica
El monitoreo de infraestructura crítica suele involucrar múltiples sistemas: GIS, bases de datos, drones, sensores, video, SCADA, reportes, plataformas web, archivos KML/KMZ, GeoJSON, ortomosaicos y modelos 3D.
La interoperabilidad geoespacial permite conectar estas fuentes para que los datos puedan consultarse, compartirse y analizarse sin quedar atrapados en un solo formato o proveedor.
Esto es importante porque la infraestructura crítica requiere continuidad, trazabilidad y capacidad de integración con sistemas existentes.
Errores comunes en monitoreo de infraestructura
Algunos errores frecuentes son:
- Realizar inspecciones sin georreferenciar evidencia.
- Guardar fotografías y videos sin coordenadas ni fecha clara.
- Depender de reportes PDF sin capas consultables.
- No dividir infraestructura lineal por tramos o activos.
- No actualizar rutas, accesos o zonas de riesgo.
- No validar precisión de capas geoespaciales.
- Usar drones sin integrar los resultados en una plataforma.
- No definir indicadores de seguimiento.
- No administrar usuarios, permisos y niveles de acceso.
El monitoreo debe diseñarse como un sistema de gestión territorial, no solo como una captura ocasional de imágenes.
Qué debe definir una organización antes de implementar monitoreo geoespacial
Antes de implementar monitoreo geoespacial de infraestructura crítica, una organización debe definir el alcance operativo.
Algunas preguntas útiles son:
- ¿Qué activos deben monitorearse?
- ¿Qué tan críticos son esos activos?
- ¿La infraestructura es puntual, lineal o distribuida?
- ¿Qué información existe actualmente?
- ¿Qué datos se capturarán con drones, sensores, GPS o personal de campo?
- ¿Se requiere video georreferenciado?
- ¿Se necesita LiDAR o basta con imágenes aéreas?
- ¿Qué áreas usarán la plataforma?
- ¿Qué indicadores deben generarse?
- ¿Con qué frecuencia se actualizará la información?
Estas respuestas permiten diseñar una solución útil, medible y alineada con la operación.
Monitoreo geoespacial y AVS Geomap
Cuando una organización necesita monitorear infraestructura crítica, activos distribuidos, rutas, derechos de vía, sensores, drones, video, modelos 3D y evidencia de campo, una plataforma geoespacial operativa puede centralizar la información y facilitar su análisis.
AVS Geomap se orienta a integrar datos geoespaciales, mapas 2D y 3D, drones, video, telemetría, sensores, rutas, capas territoriales y evidencia georreferenciada para sectores como energía, infraestructura, seguridad pública, minería, agricultura, construcción y gestión territorial.
El objetivo es que la información de inspección y monitoreo no quede dispersa en archivos aislados, sino disponible para consulta, seguimiento y toma de decisiones.
Conclusión
El monitoreo geoespacial de infraestructura crítica permite supervisar activos distribuidos en territorio mediante mapas, drones, sensores, LiDAR, video, reportes y datos georreferenciados.
Su valor está en relacionar cada activo con su ubicación, entorno, evidencia, historial, riesgos y condiciones operativas.
Para sectores como energía, transporte, telecomunicaciones, agua, gobierno, seguridad e infraestructura, una plataforma geoespacial puede mejorar la supervisión, documentación, análisis y priorización de acciones en campo.
