Fotogrametría con drones: ortomosaicos y modelos 3D
La fotogrametría con drones permite generar mapas, ortomosaicos, modelos 3D y evidencia georreferenciada a partir de imágenes aéreas capturadas sobre una zona de interés. Su valor está en convertir fotografías tomadas desde el aire en información medible, comparable y útil para análisis territorial.
En empresas, gobiernos e instituciones, esta técnica se utiliza para documentar avances de obra, inspeccionar infraestructura, analizar terrenos, medir áreas, revisar zonas agrícolas, evaluar caminos, generar modelos 3D y registrar condiciones reales del territorio.
La fotogrametría con drones forma parte de los servicios geoespaciales más utilizados porque permite capturar información actualizada, visual y georreferenciada sin depender únicamente de recorridos terrestres o mapas desactualizados.
Qué es la fotogrametría con drones
La fotogrametría con drones es una técnica que utiliza fotografías aéreas superpuestas para reconstruir información del terreno o de una estructura. Mediante software especializado, las imágenes se procesan para generar productos como ortomosaicos, nubes de puntos, modelos digitales de superficie y modelos 3D.
El dron vuela sobre una zona siguiendo una ruta planificada. Durante el vuelo captura imágenes con suficiente traslape frontal y lateral. Ese traslape permite que el software identifique puntos comunes entre fotografías y calcule la geometría del área capturada.
El resultado no es solo una colección de fotos. Después del procesamiento, las imágenes pueden convertirse en productos geoespaciales útiles para medición, análisis y visualización.
Qué es un ortomosaico
Un ortomosaico es una imagen aérea compuesta por muchas fotografías unidas y corregidas geométricamente. A diferencia de una fotografía aérea simple, el ortomosaico busca reducir distorsiones causadas por inclinación de cámara, relieve y perspectiva.
Esto permite que el ortomosaico funcione como un mapa visual. Puede utilizarse para medir áreas, revisar condiciones de terreno, documentar obra, comparar fechas o integrarse con otras capas geoespaciales.
En proyectos operativos, el ortomosaico es útil porque muestra el territorio con alta resolución y con referencia espacial. Esto facilita que técnicos, supervisores y directivos revisen una zona sin depender únicamente de fotografías aisladas.
Qué son los modelos 3D generados con drones
Los modelos 3D generados con drones permiten representar terreno, construcciones, obras, taludes, instalaciones o infraestructura en tres dimensiones. Pueden producirse a partir de fotografías oblicuas, fotografías nadirales o combinaciones de vuelos específicos.
Un modelo 3D ayuda a entender alturas, volúmenes, pendientes, formas, obstáculos y condiciones físicas del entorno. También facilita documentar avances, comparar cambios y comunicar información técnica de forma más clara.
En una plataforma geoespacial, estos modelos pueden combinarse con mapas, rutas, sensores, reportes y evidencia para analizar mejor el contexto territorial.
Productos que puede generar la fotogrametría con drones
Un levantamiento fotogramétrico puede generar diferentes productos, según el objetivo del proyecto, la calidad de captura y el procesamiento aplicado.
- Ortomosaico: imagen aérea corregida y georreferenciada para consulta y medición.
- Nube de puntos: conjunto de puntos 3D que representa la superficie capturada.
- Modelo digital de superficie: representación de terreno, vegetación, edificaciones y objetos visibles.
- Modelo digital de terreno: representación del terreno filtrando elementos sobre la superficie, cuando el procesamiento y los datos lo permiten.
- Modelo 3D texturizado: representación visual tridimensional de una zona, estructura u obra.
- Curvas de nivel: líneas que representan elevaciones del terreno.
- Mediciones: cálculo de áreas, distancias, alturas, volúmenes y cambios.
- Evidencia georreferenciada: imágenes, puntos, rutas y hallazgos asociados a ubicación.
No todos los proyectos requieren todos los productos. La selección debe responder a la necesidad operativa: documentar, medir, inspeccionar, comparar, planear o monitorear.

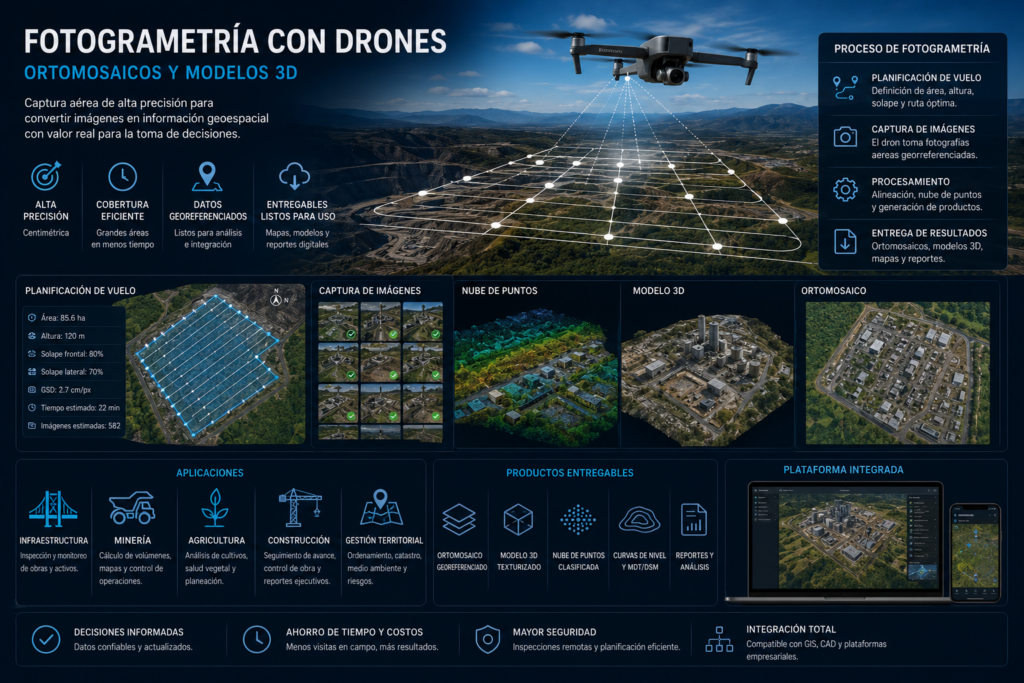

Cómo se realiza un levantamiento fotogramétrico
Un proyecto de fotogrametría con drones normalmente sigue varias etapas:
- Definición del objetivo: establecer qué se necesita medir, documentar o analizar.
- Planeación de vuelo: definir zona, altura, traslape, resolución esperada, rutas y condiciones de seguridad.
- Captura de imágenes: realizar el vuelo y obtener fotografías con cobertura suficiente.
- Control geoespacial: usar GPS, puntos de control o referencias para mejorar ubicación y precisión cuando el proyecto lo requiera.
- Procesamiento: generar ortomosaicos, modelos 3D, nubes de puntos o productos derivados.
- Validación: revisar calidad, cobertura, precisión, huecos, distorsiones y utilidad del resultado.
- Integración: cargar los productos en mapas, reportes, GIS o plataforma geoespacial.
La calidad del resultado depende de la planeación, el sensor, la altura de vuelo, el traslape, la iluminación, el terreno, el control geoespacial y el procesamiento.
Aplicaciones en construcción
En construcción, la fotogrametría con drones permite documentar avances de obra, generar evidencia visual, medir áreas, comparar periodos, revisar frentes de trabajo y comunicar el estado del proyecto.
También puede apoyar la supervisión de terracerías, caminos internos, plataformas, excavaciones, cimentaciones, instalaciones y zonas de almacenamiento.
Cuando los vuelos se realizan de forma periódica, es posible comparar cambios y mantener un historial visual del proyecto.
Aplicaciones en minería
En minería, la fotogrametría con drones puede utilizarse para revisar bancos, caminos, pilas de material, taludes, patios, zonas operativas y cambios en el terreno.
También puede apoyar mediciones de volumen, documentación de avances, seguimiento de áreas de trabajo y control visual de zonas difíciles de recorrer a pie.
En proyectos donde se requiere mayor precisión o análisis del terreno bajo vegetación, la fotogrametría puede complementarse con LiDAR geoespacial.
Aplicaciones en agricultura
En agricultura, los drones pueden capturar imágenes de parcelas, cultivos, zonas de riego, cobertura vegetal, caminos, bordos o áreas afectadas.
La fotogrametría permite generar mapas visuales de alta resolución para revisar condiciones del cultivo, cambios en el terreno, límites de parcelas, infraestructura de riego o evidencia de afectaciones.
Cuando se combina con sensores multiespectrales o análisis específico, puede apoyar decisiones sobre manejo de parcelas, monitoreo de vigor, riego o productividad.
Aplicaciones en infraestructura
En infraestructura, la fotogrametría con drones puede apoyar la inspección y documentación de carreteras, líneas eléctricas, ductos, derechos de vía, puentes, instalaciones industriales, obras civiles y corredores lineales.
Permite generar evidencia visual actualizada, revisar accesos, documentar condiciones del entorno y comparar cambios entre levantamientos.
En proyectos de monitoreo geoespacial de infraestructura, la fotogrametría puede integrarse con rutas, reportes, modelos 3D, video y capas territoriales.
Aplicaciones en gobierno y gestión territorial
Los gobiernos pueden utilizar fotogrametría con drones para documentar obras públicas, revisar zonas de riesgo, apoyar protección civil, actualizar información territorial, supervisar áreas urbanas o generar evidencia para planeación.
También puede ser útil en inspecciones de zonas afectadas por inundaciones, deslaves, incendios, crecimiento urbano no planificado o cambios en infraestructura pública.
El valor aumenta cuando la información se integra con mapas, capas administrativas, reportes de campo y sistemas de gestión territorial.
Diferencia entre fotografía aérea y fotogrametría
Una fotografía aérea muestra una vista del territorio desde el aire. La fotogrametría utiliza muchas fotografías con traslape para generar información geoespacial procesada.
La fotografía aérea es útil como evidencia visual. La fotogrametría permite generar productos medibles, como ortomosaicos, modelos 3D, nubes de puntos, curvas de nivel o modelos de superficie.
Por eso, antes de contratar un servicio con dron, conviene definir si se necesita solo documentación visual o un levantamiento fotogramétrico con productos geoespaciales.
Precisión y puntos de control
La precisión de un levantamiento fotogramétrico depende de varios factores. Entre ellos: calidad del sensor, altura de vuelo, resolución de imagen, traslape, condiciones de iluminación, textura del terreno, GNSS del dron, procesamiento y uso de puntos de control terrestre.
Los puntos de control terrestre pueden mejorar la precisión cuando se requieren productos técnicos para medición, topografía, obra, catastro o ingeniería.
No todos los proyectos necesitan la misma precisión. Una inspección visual, un mapa de contexto y un levantamiento técnico para medición no deben diseñarse igual.
Limitaciones de la fotogrametría con drones
La fotogrametría con drones tiene muchas ventajas, pero también limitaciones. Puede verse afectada por viento, lluvia, baja iluminación, superficies reflectantes, vegetación densa, agua, falta de textura, restricciones de vuelo o mala planeación de captura.
También puede generar resultados incorrectos si se usan pocas imágenes, bajo traslape, mala georreferenciación o procesamiento sin validación.
Por eso, el vuelo debe planearse de acuerdo con el objetivo y no únicamente con la idea de “tomar fotos desde arriba”.
Fotogrametría y plataformas geoespaciales
Un ortomosaico o modelo 3D tiene mayor valor cuando puede integrarse con otros datos. Si el resultado queda como un archivo aislado, puede ser difícil de consultar, compartir o comparar en el tiempo.
En una plataforma geoespacial, los productos fotogramétricos pueden visualizarse junto con capas, rutas, sensores, infraestructura, reportes, video y evidencia de campo.
Esto permite que la fotogrametría no sea solo un entregable, sino parte de un sistema de información territorial y operativa.
Qué debe pedir una empresa antes de contratar fotogrametría con drones
Antes de contratar un levantamiento con drones, conviene definir:
- Área de interés y extensión del proyecto.
- Objetivo: documentación, medición, inspección, comparación o monitoreo.
- Resolución esperada y nivel de detalle.
- Precisión requerida.
- Tipo de productos: ortomosaico, modelo 3D, nube de puntos, curvas de nivel o reporte.
- Formato de entrega: GeoTIFF, KMZ, GeoJSON, LAS/LAZ, OBJ, PDF u otro.
- Necesidad de integración con GIS o plataforma geoespacial.
- Frecuencia de actualización.
Definir estos puntos evita recibir productos que se ven bien visualmente, pero no responden a la necesidad técnica u operativa.
Fotogrametría con drones y AVS Geomap
Cuando una organización necesita que los productos fotogramétricos no queden como archivos aislados, una plataforma geoespacial operativa puede ayudar a centralizarlos y relacionarlos con otros datos.
AVS Geomap puede integrar ortomosaicos, modelos 3D, rutas, video, telemetría, sensores, capas territoriales y evidencia georreferenciada para apoyar proyectos de infraestructura, energía, minería, agricultura, construcción, seguridad pública y gestión territorial.
El objetivo es que la información capturada con drones se convierta en insumo operativo para análisis, seguimiento y toma de decisiones.
Conclusión
La fotogrametría con drones permite generar ortomosaicos, modelos 3D, nubes de puntos y evidencia georreferenciada a partir de imágenes aéreas. Es una herramienta útil para documentar, medir, comparar y analizar condiciones del territorio.
Su valor depende de una buena planeación de vuelo, captura adecuada, procesamiento correcto, control de precisión y claridad sobre el objetivo del proyecto.
Cuando los productos fotogramétricos se integran en una plataforma geoespacial, dejan de ser archivos aislados y se convierten en información útil para operación, supervisión y decisiones territoriales.
